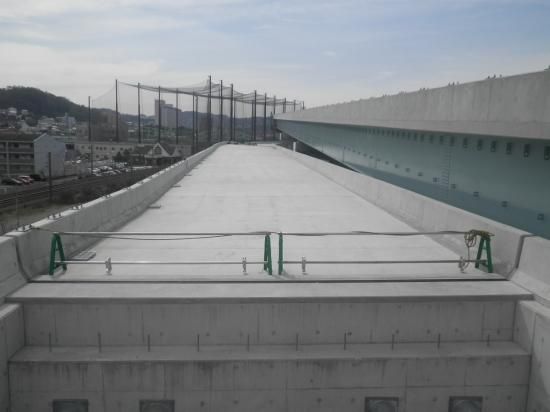

土木工事の測量の緩和曲線区間で、道路工事の構造物を施工する時、発注者様から測量データを受注後、頂いて確認すると、20ｍピッチのセンターラインの測点の座標値はありますが、構造物を設置する時は、5ｍ〜10ｍピッチで丁張りを設置する時があります。又　頂いたデータを計算して道路の幅員を確認する必要があります。　　　　
元請けの現場監督として、私の経験では,頂いた設計上の測量データで、データ入力ミス等による測量データの間違いを発見して、発注者様に、測量結果報告書を提出して、測量のトラブルを未然に防ぎ、出来形不足を無くしました。
事前に、測量データを確認するのは、測量ミスをして、工程に影響を与えることになり、会社に多大な迷惑を掛け無い様に、又会社の信用を守るために、私は、座標計算で確認してきました。
私は、九州で測量・土木施工管理を現役でしてましたが、日本全体となりますと、日本平面直角座標系となりますので、トラブルを避けるために事前に必要な測量データ(平面図・測点・座標値等)をPDFでメールで頂き、施工管理するクロソイドの始点ＫＡ点、中間点、終了KE点で、座標値・幅杭の計算ソフトとJWCAD図で、測点入りの緩和曲線平面図を作成して無料にて、設計座標値と確認致します。

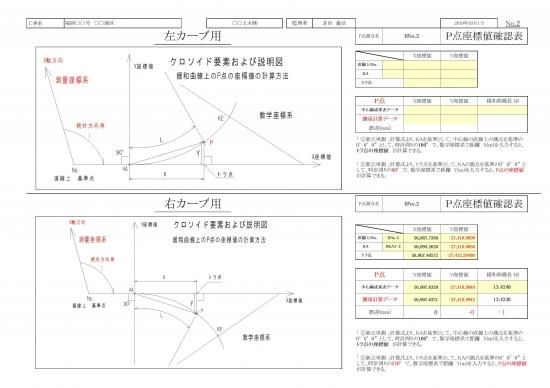

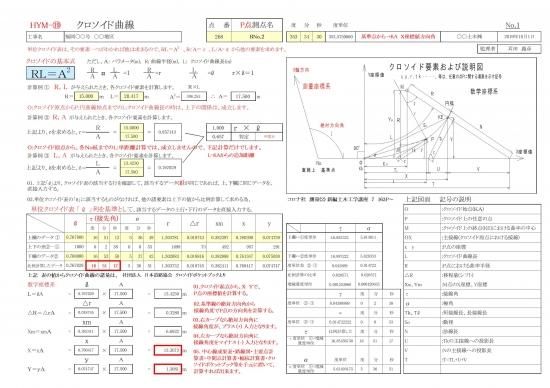

計算根拠として、クロソイドポケットブックより、パラメーター(A)と、緩和曲線(L) A/L=ｌ（エル）より　クロソイド要素と説明図より、各記号の値を計算して、求めます。各測点の座標値は、緩和曲線長さに変化しますので、計算方法として、右緩和の計算方法で、説明します。
KAの接線方向角+σ、S0（斜長）で、中間点・終点の座標値を計算します。

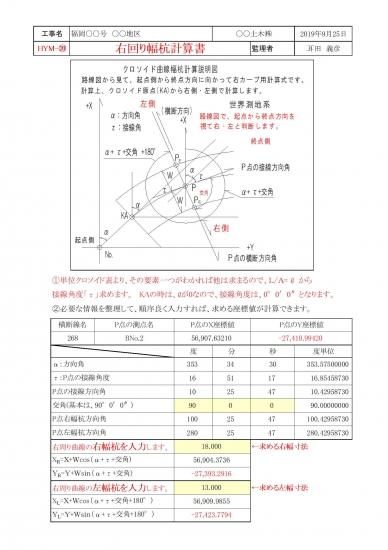

中間点・終点で、測点毎の接線方向角に右幅は、+90°　左側は、+270°と左右の幅を15ｍとして、座標値を計算します。　　

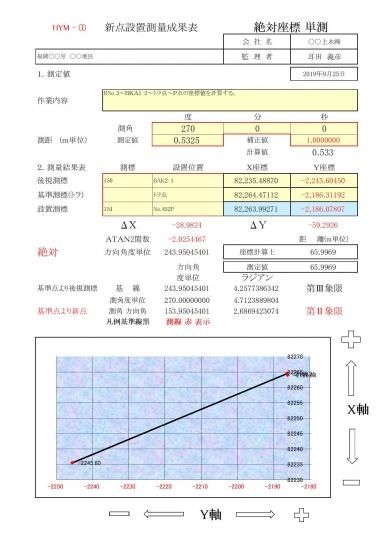

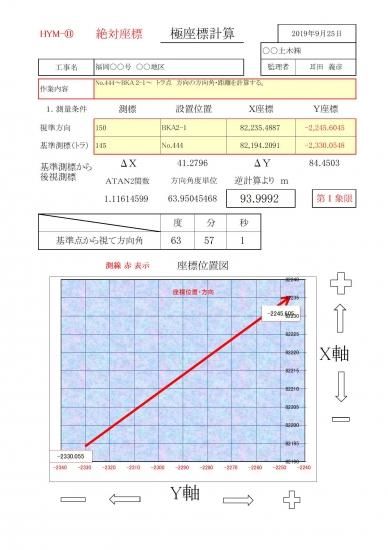

終点のKEで、右カーブの時は、終点接線方向角に+90°で、単曲線の半径の値を入力すると、半径の中心の座標値と同じ値になります。出来上がった測量成果表(PDF)をメールにて送信致しますので、確認をして頂き購入するかどうかの判断をして頂きます。
一人で、測量方法・計算を悩むより「測量経験者」にアドバイスを貰って監理技術者として、測量ミスを起こさないで、測量業務を施工管理する事が出来ます。

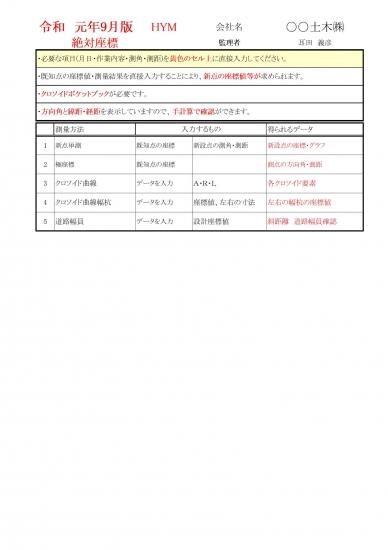

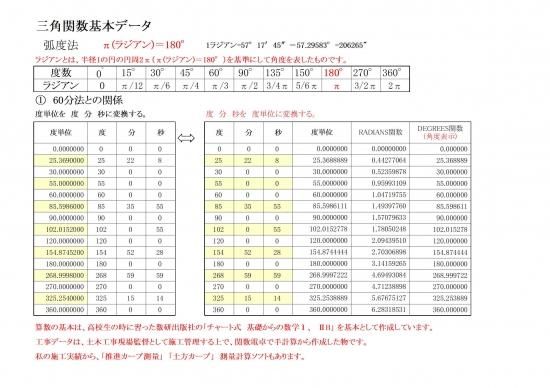

エクセル2024で作成していますので、エクセルが入力されていたら計算できます。

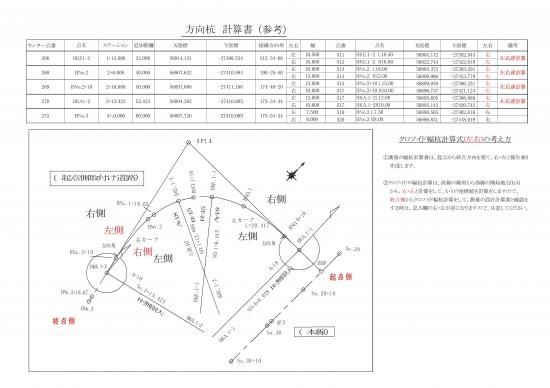

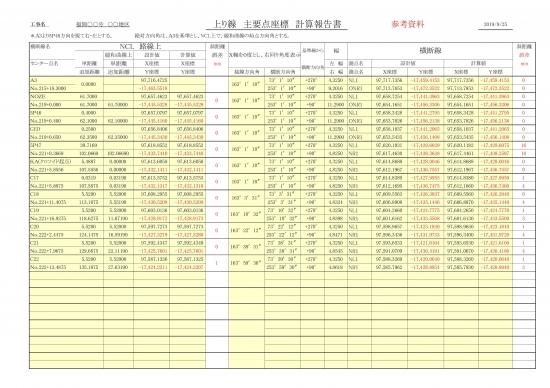

各測点で、左右の横断方向幅で、計算する幅員を、入力すると、測点の座標値を、計算出切る座標値計算ソフトと、左右の幅入り平面図を作成します。
私は、JWCADで、作成しますがJWCADで、エクセルで計算して必要な座標値による横断方向線形図の作図が出来ますので、各測点の座標値・左右の座標値計算して入力して、作成後、KAかKEの座標と座標の原点　X＝0.000　Y＝0.000　を結んで長い線が出来ます。JWCADで、座標の原点からの長さを確認すると、真北方向が＋Ｘ、真南方向が -Ｘ、真東方向が＋Ｙ、真西方向が -Ｙと表示され　測点の座標値と,mm単位で、表示され計算値と、合いますので、安心感が違います。
日本全国　第一、第二、第三、第四象限で、計算できます。
横断方向の座標値を記入した平面図は、あまり視たことがないと思います。
別途　緩和曲線のデータを確認するために、日本道路協会の「クロソイドポケットブック」は、必要です。
商品価格は、緩和曲線長L＝100ｍ以内は、30,000円　100m以上で、20ｍ測点毎に　6,000円/箇所増えます。
測量ソフトの使用者名記入欄には、使用者名を登録させて頂きますので、検討よろしくお願いします。

別途　新規緩和曲線線形図作成方法として、新規工事の 起点側 IP　中間IP　終点側IP のX,Y座標値と半径 で、右緩和曲線で、起点側IP 〜中間IP方向の　KA KE Rの芯の座標値を計算出来ます。
確認方法として、手書きで、左側が、起点側IPとして、右上に中間IP　次は、右下に終点側IPとして、線を引きます。計算方法は、起点側IP　〜中間IP　〜終点側IP　の広い交角（180°以内）を、2で割って,Rの芯方向に、長い線を引きます。
R×L＝A²　ℓ=L/A より　Rが決まれば、過去の工事線形データより、Aを決めれば、Lも決まりますので、クロソイドポケットブックより、起点側IP　〜中間IP　の直線上からの、右側の幅　Y　を計算します。
次は、中間IP　交点から半径+高さと方向角で、Rの芯を計算して、Rの芯からの半径と方向角で、KEの座標値を、計算します。次は、中間点IP　〜起点側IP　　を視て、左側となりますので、幅の値が、右幅が左幅となりますが、計算した Y と同じ値になるまで、何回も　ｍｍ単位で、計算します。
座標値完成後、次は、左右対称で、緩和曲線右〜単曲線〜緩和曲線左の線形図と,
KA・KEの座標値を、座標計算とJWCADで、起点側計算KA　〜中間IP　方向の真北からの方向角で、座標値入り平面図を作成して、確認致します。　各測点が、座標の原点X＝0.000、Y＝0.000からの長さが、各測点の座標値となりますので、理解出来ます。　　　　　　　　　　　　
完成後、説明書として1件当たり　30,000円　
新規右緩和曲線線形図作成方法として、作業手順書は、土木基本無料ソフトにありますので、御確認願います。
